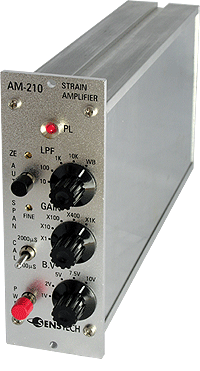

| 본 제품은 Dynamic strain amplifier로서 단독, 또는 sub rack case를 사용하여 Multi-chnnel로 사용할 수 있습니다.
사용 용도로 strain gauge 응용 sensor류와 potentiometer, mV 출력용 sensor와 half 및 full bridge의 strain 측정에 활용이 가능한 제품입니다.  FEATURE
- 자동 온도 보상회로 내장
- Volume에 의한 zero, span 조정이 용이
- Rotary switch에 의한 gain, LPF의 단계별 조정기능 내장
- Bridge 공급전원 선택 switch 외부 장착
- One touch auto zero 기능
- 자체 calibration 기능 내장 |
|
| SPECIFICATION | 브릿지 전압 | 정전압 DC 1V, 2V, 5V, 7.5V, 10V | | 적용 브릿지 저항 | 100Ω ~ 1kΩ | | 정격 출력 | 전압 ±10V (부하저항 200Ω이상)
Option : 전류 4~ 20mA (부하저항 300Ω이하) | | 영점 조정 범위 | 10%, 10회전 | | Gain (Max 1000) | Switch : 1, 10, 100, 400, 1000배
Span : 1 ~ 11배 | | S/N비 | 54dB | | 응답주파수 | DC ~ 20kHz (-3dB) | | Low pass filter | 10Hz, 100Hz, 1kHz, 10kHz. WB | | 비직선성 | ±0.01% F.S | | 사용온도 범위 | 0℃ ~ 60℃ | | 안정도 (온도특성) | 감도 ±0.03%/℃ | | 습도 | 80% RH 이하 (결로 현상이 없을 것) | | 사용 전원 | AC 220V 50/60Hz
(AC 110V :주문자 요청사항) | | 교정치 | 200με, 2000με
0.5mV/V = 1000μStrain | DIMENSION
|
