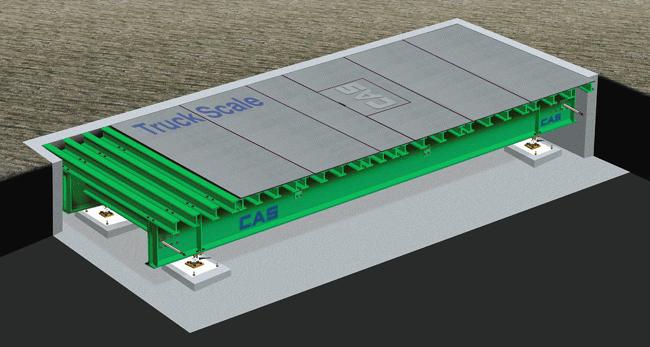

지중형 계근대

  • 배송비배송지역에 따라 책정 (5만원 이상 무료배송)
  • 배송정보평균 3일이내 발송(토,일,공휴일제외)
  • 수량
    -+
전화문의
기초공사
비교적 평편한 곳을 선정하여 기초공사를 한다
지상식의 경우 로드셀고정포인트 3곳과 램프(진입/출차)두곳 총 5곳 로드셀고정포인트는 약 1m(d) x 3.3m(w) , 램프포인트는 약 3.5m(d) x 3.3m(w)를 터파기 한다
로드셀 고정포인트는 길이가 짧은 경우(10m이하) 2곳으로 줄어듬
소요기간 : 약 3시간
철근배선
압력에 대한 저항력을 높이기 위하여 철근을 배선하여야 함
소요기간 : 약 3시간
콘크리트 타설을 위한 판넬작업
콘크리트 타설을 위하여 진출입로 양쪽에 판넬작업을 한다
스케일이 기울게 설치되지 않도록 수평을 반듯이 보아야 함
소요기간 : 약 3시간
진출입로철근배선
내구성 향상을 위한 철근 배선
배선이 끝나면 바로 콘크리트 타설에 들어간다
타설후 양생까지 약 3일 소요
계량대설치작업
콘크리트 양생이 완료되면 계량대 조립을 시작함
메인빔과 크로스빔을 나열한후 크레인으로 떠서 조립을 시작함
로드셀 조립
계량대 조립이 완료되면 계량대 밑에 로드셀을 장착한다
로드셀이란 하중을 감지하는 일종의 센서이다
로드셀 하나당 최대 인가하중은 25ton 이상임
로드셀위 쇠구슬위에 계량대가 비고정식으로 얹혀지며 이것은 수직하중이 아닌 앞뒤좌우의 하중이 걸리더라도 로드셀의 파손을 방지하기 위함이다
계량판은 스토퍼에 의하여 일정유격이상은 움직이지 못함
로드셀 배선작업
로드셀 설치가 끝나면 표시기로 연결을 하기위하여 정션박스에 연결함
정션박스의 역할은 총6개의 로드셀을 한개로 묶어주는 역할을 하며 편심을 보정하는 역할도 한다
로드셀선은 파손을 방지하기 위하여 고무호스나 배관으로 배선한다
상판 고정작업
메인빔과 크로스 빔의 고정작업이 끝나면 크로스빔 위로 철판을 고정한다
계량대 설치작업부터 상판고정까지 약 3일 소요
중량셋팅 및 검정인증작업
정확한 중량이 표시되도록 계량대 용량의 1/10 이상의 무게를 가지고 중량보정작업을 한다
유화기기 시험연구소에서 시행하는 검정작업은 상황에따라 2~3일이 소요될수 있다
검정작업이 끝나면 설치완료가 되며 사용이 가능하다
검정확인서는 약 3일 후에 발급됨
기초공사 과정
철골 조립 과정
철골 및 배선작업 과정
로드셀 장착 과정
작업이 완성된 내부
작업이 완성된 외부
지상식으로의 설치예
반지중식으로의 설치예
지중식으로의 설치예
<지상식>

[제품의 주요 특징]
- 견고한 프레임
- 설치를 위한 분해조립이 용이
- 이동이 가능함
- P68의 로드셀을 사용하므로 침수된 후에도 이상무
- 입출고 재고관리 및 차량, 품명, 거래처별 관리
- 1회 계량시 Data(차량번호, 품명, 거래처)는 Indicator에 기업됨
- 품명 거래처 입력은 1000개까지이며 필요한 Data는 주문시 확장가능

<지중식>


[제품의 주요 특징]
- 고정밀도의 Full Load Cell Type
- BCD 및 RS-23C 통신(Indicator)
- HOst Computer와 Interface
- 견고한 후레임
- 입출고 재고관리 및 차량, 품명, 거래처별 관리
- 1회이상 계량시 Data(차량번호, 품명, 거래처등)는 Computer에 기억됨.
- 품명, 거래처 입력은 1000개까지이며 필요한 Data는 주문시 확장 가능

계량대 크기
짐판의 폭 (mm)
짐판의 길이 (mm)
계량가능차량
최대눈금/최소눈금
2,400
6,000
소형복사 타이탄,5ton
30ton/5kg/10kg
3,000
7,500
일반카고,11ton
40ton/10kg
3,000
9,000
8TON, 11TON,25ton
50ton/10kg
3,000
10,000
25ton
50ton/60ton/10kg
3,000
12,000
25ton,트레일러 제외 전 카고
50ton/60ton/10kg
3,000
15,000
트레일러
80ton/10kg/20kg
3,000
18,000
폴카 포함 계량,트레일러
80ton/10kg/20kg
2,000
4,000
2.5ton
15ton/1kg/2kg

최대계량치
순 위
최대 계량치
1눈의 값
비 고
1
20TON
5Kg
2
30TON
10Kg
3
50TON
10Kg
4
60TON
10Kg
5
100TON
20Kg

이전설치
- 공장 신·증설, 공장이전, 구조변경 등으로 이전 설치.
- 골재채취장.(채취장소 변경으로 이전)
- 트럭스케일 매매등으로 이전 설치·철거 등.

성능개조
- 계량치 사양 변경.(기존 30ton에서 50ton으로 변경 등)
- 기계식 또는 1Point Load Cell 방식(S자형)에서 Full Load Cell 방식으로 성능 개량.
- 일반 계근대에서 무인자동계량시스템으로 형식 변경.
- 누후로 인한 상판 교체등 올 수리로 수명 연장.

임 대
- 각종 건설현장에서 자재, 토석 등 물동량 반출입 계량용으로 설치되는 트럭스케일.
- 공사기간이 1개월~2,3년 정도 일시 사용되는 트럭스케일.

검교정
- 관계 법령에 따라 2년 마다 실시되는 정기검사.
- ISO, KS 및 외부기관의 평가에 따른 교정성적서가 필요한 업체.


[제품의 주요 특징]

계량중량치 및 차량번호 F.N.D로 표시
사양 : 고휘도 F.N.D 6자리 2Line
기능 : 계량대에서 현재 계량중량치 및 등록된 해당 차량번호가 표시되어 운전기사가 탑승된 상태에서 직접 확인 할 수 있다.

출방/정지 신호등(경광등) 표시
사양 : 80mm 적색, 녹색 경광등 또는 300mm 적색, 녹색 신호등
기능 : 계량대에 계량 중일 때는 적색 신호등이 작동하여 대기상태를 알리고, 계량 완료시에는 녹색 신호등이 작동하여 계량이 종료 되며 출발을 알려준다.



계량 전표 출력
사양 : 열전사방식, 용지폭은 58mm 로 길이는 250m
Auto Cutting 기능 내장.
기능 : 계량후 계량전표가 Tiss Panel에서 자동으로 출력됨으로 운전기사가 탑승된 상태에서 수령할 수 있고, 계량전표를 수령하고자 계량실로 가지 않아도 된다.

자동안내방송
사양 : 앰프 및 스피커 내장
기능 : 계량대에 차량 진입, 진출시 안내방송 메세지가 방송되어 수비게 운전기사가 진행상황을 판단할 수 있도록 해준다.

챠랑번호 자동인식 장치
사양 : RF-Reader감지거리 250mm이내, Kea-pad는 숫자키 0~9, 기능키 F1, F2, F3, F4확인
기능 : 고정차량은 비접촉시 Card를 발급하여 운전기사가 가지고 다니거나, 차량에 부착하여 사용하고, 용차는 인터폰으로 관련부서 연락후, Key-pad를 이용하여 차량번호를 입력한다.

자동온도 조절장치
사양 : 히타 100W, FAN 80m/m
기능 : 여름,겨울철의 기온변화에도 내부장비의 작동을 원활히 하기 위하여 냉각팬과 히타가 내장되어 설정온도에 따라서 자동으로 동작한다.

야간 계량시 자동조명
사양 : 형광등 10W
기능 : Computer화면에서 점등시간을 설정하면 자동으로 점등 및 소등이 된다.

대화식 인터폰
사양 : 양방향 원거리용
기능 : 계량도중에 의문상황 및 문제 발생시 운전기사와 담당자가 직접 통화할 수 있다.

현장의 계량 차량이 컴퓨터 화면에 동영상으로 표시
사양 : 칼라카메라 및 옥외형 하우징, 이미지 수신카드내장.
기능 : 계량대의 차량들이 컴퓨터 화면에 동영상으로 표시되고 자동계량시 계량차량 화면과 계량 데이터가 같이 보관되어 관리되고 필요시 조회 출력으로 표시된다.


<설치 구성도>
