|  DESCRIPTION

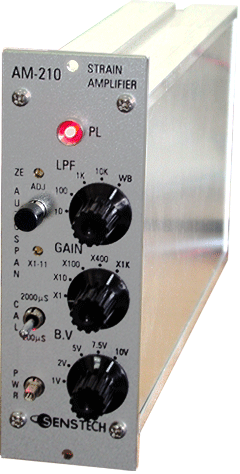

본 제품은 DYNAMIC STRAIN AMPLIFIER로서 단독, 또는 SUB RACK CASE를 사용하여 Multi-Channel로 사용할 수 있습니다. 용도로는 STRAIN GAUGE응용 SENSOR류와 POTENTIOMETER, mV출력용 SENSOR와 Half 및 Full Bridge의 Strain측정에 활용이 가능한 Model입니다.  FEATURE
- 자동온도 보상회로 내장
- VOLUME에 의한 ZERO, SPAN 조정이 용이
- Rotary Switch에 의한 Gain, LPF의 단계별 조정기능 내장
- Bridge 공급전원 선택 Switch 외부 장착
- One Touch Auto Zero 기능
- 자체 Calibration 기능 내장 |
|
|  SPECIFICATION
| CONDITION | VALUE | | 브릿지 전압 | 정전압 DC 1V, 2V, 5V, 7.5V, 10V | | 적용 브릿지 저항 | 100Ω ~ 1kΩ | | 정격출력 | 전압 ±10V, 부하저항 200Ω이상 | | OPTION : 전류 4~ 20mA, 부하저항 300Ω이하 | | 제로조정범위 | 10%, 10회전 | | Gain (Max 1000) | Switch : 1,10,100,400,1000배
Span : 1~11배 | | S/N비 | 54dB | | 응답주파수 | DC ~ 20kHz (-3dB) | | Low Pass Filter | 10Hz, 100Hz, 1kHz, 10kHz, WB | | 비직선성 | ±0.01% F.S | | 사용온도범위 | 0 ~ 60℃ | | 안정도(온도 특성) | 감도 ±0.03%/℃ | | 허용전원변화율 | 공급전원 ±5% | | 공급전원 | AC 110/220V | | 교정치 | 200με, 2000με | | 0.5mV/V = 1000μStrain |  DIMENSION
※ 괄호 (46)의 치수는 판넬용이며, 주문시 요청바랍니다. CAD 도면  |
