|  DESCRIPTION

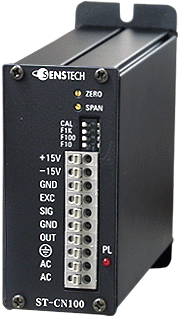

본 제품은 Signal Conditioner로서, 계장용 제어판에 적합하도록 설계 및 제작되었습니다.
POTENTIOMETER, 직류전류전압 출력형 TRANSDUCER의 신호변환에 사용됩니다.  FEATURE
- 단계별 필터링기능 내장
- VOLUME에 의한 ZERO, SPAN 조정이 용이
- 응답주파수 DC ∼ 10kHz |
|
|  SPECIFICATION
| CONDITION | VALUE | | 센서 공급전압 | DC 10V, ±15V | | Potentiometer 저항 | 1kΩ ~ 100kΩ | | 정격출력 | 전압 0 ~ 10V, 부하저항 200Ω이상 | | 전류 4~ 20mA, 부하저항 300Ω이하 | | 제로조정범위 | 20%, 10회전 | | 감도조정범위 | 20%, 10회전 | | 응답주파수 | DC ~ 10kHz (-3dB) | | Low Pass Filter | 10Hz, 100Hz, 1kHz, Pass | | 비직선성 | 0.02% F.S | | 사용온도범위 | -10 ~ 60℃ | | 허용전원변화율 | 공급전원 ±5% | | 전원 | AC 110/220V |  DIMENSION
CAD 파일  |
