|  | | | <지상식> | | | | [제품의 주요 특징] | | - 견고한 프레임
- 설치를 위한 분해조립이 용이
- 이동이 가능함
- P68의 로드셀을 사용하므로 침수된 후에도 이상무
- 입출고 재고관리 및 차량, 품명, 거래처별 관리
- 1회 계량시 Data(차량번호, 품명, 거래처)는 Indicator에 기업됨

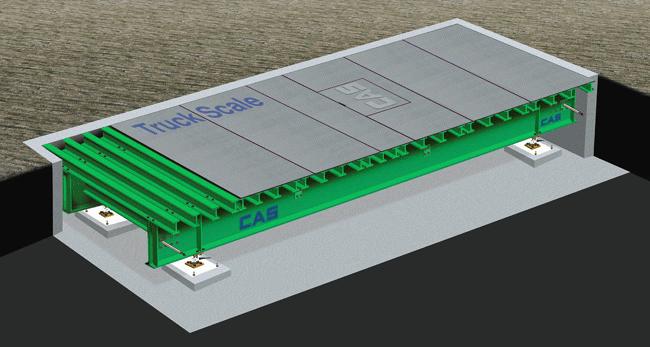

- 품명 거래처 입력은 1000개까지이며 필요한 Data는 주문시 확장가능 | | | | |  | | | <지중식> |
| | | [제품의 주요 특징] | | - 고정밀도의 Full Load Cell Type
- BCD 및 RS-23C 통신(Indicator)
- HOst Computer와 Interface
- 견고한 후레임
- 입출고 재고관리 및 차량, 품명, 거래처별 관리
- 1회이상 계량시 Data(차량번호, 품명, 거래처등)는 Computer에 기억됨.
- 품명, 거래처 입력은 1000개까지이며 필요한 Data는 주문시 확장 가능 | | | | | | ▣ 계량대 크기 | | 짐판의 폭 (mm) | 짐판의 길이 (mm) | 계량가능차량 | 최대눈금/최소눈금 | | 2,400 | 6,500 | 4.5톤 5톤장축 초장축 이내소형복사 타이탄,5ton | 30ton/5kg/10kg | | 3,000 | 7,500 | 5톤 초장축카고 이내,5톤 극초장축 플러스 가능,일반카고,11ton | 40ton/10kg | | 3,000 | 9,000 | 25톤 장축 카고,덤프 25.5톤,카고트럭 전부(트레일러 제외)8TON, 11TON,25ton | 50ton/10kg | | 3,000 | 10,000 | 25톤 장축 카고,덤프 25.5톤,카고트럭 전부(트레일러 제외)25ton | 50ton/60ton/10kg | | 3,000 | 12,000 | 25ton,트레일러 제외 전 카고 | 50ton/60ton/10kg | | 3,000 | 15,000 | 30톤 콘테이너운반 트레일러 | 80ton/10kg/20kg | | 3,000 | 18,000 | 50톤 콘테이너운반 트레일러 이내 ,폴카 포함 계량,트레일러 | 80ton/10kg/20kg | | 2,000 | 4,000 | 2.5ton | 15ton/1kg/2kg | 2,000 3,500 1톤트럭 10ton/2kg | | | | ▣ 최대계량치 | | 순 위 | 최대 계량치 | 1눈의 값 | 비 고 | | 1 | 20TON | 5Kg | | | 2 | 30TON | 10Kg | | | 3 | 50TON | 10Kg | | | 4 | 60TON | 10Kg | | | 5 | 100TON | 20Kg | | | | | | ▣ 이전설치 | - 공장 신·증설, 공장이전, 구조변경 등으로 이전 설치.
- 골재채취장.(채취장소 변경으로 이전)
- 트럭스케일 매매등으로 이전 설치·철거 등. | | | | ▣ 성능개조 | - 계량치 사양 변경.(기존 30ton에서 50ton으로 변경 등)
- 기계식 또는 1Point Load Cell 방식(S자형)에서 Full Load Cell 방식으로 성능 개량.
- 일반 계근대에서 무인자동계량시스템으로 형식 변경.
- 누후로 인한 상판 교체등 올 수리로 수명 연장. | | | | ▣ 임 대 | - 각종 건설현장에서 자재, 토석 등 물동량 반출입 계량용으로 설치되는 트럭스케일.
- 공사기간이 1개월~2,3년 정도 일시 사용되는 트럭스케일. | | | | ▣ 검교정 | - 관계 법령에 따라 2년 마다 실시되는 정기검사.
- ISO, KS 및 외부기관의 평가에 따른 교정성적서가 필요한 업체. | | | | | | | | | [제품의 주요 특징] | | | 계량중량치 및 차량번호 F.N.D로 표시
사양 : 고휘도 F.N.D 6자리 2Line
기능 : 계량대에서 현재 계량중량치 및 등록된 해당 차량번호가 표시되어 운전기사가 탑승된 상태에서 직접 확인 할 수 있다. 출방/정지 신호등(경광등) 표시
사양 : 80mm 적색, 녹색 경광등 또는 300mm 적색, 녹색 신호등
기능 : 계량대에 계량 중일 때는 적색 신호등이 작동하여 대기상태를 알리고, 계량 완료시에는 녹색 신호등이 작동하여 계량이 종료 되며 출발을 알려준다. | | | | | | 계량 전표 출력
사양 : 열전사방식, 용지폭은 58mm 로 길이는 250m
Auto Cutting 기능 내장.
기능 : 계량후 계량전표가 Tiss Panel에서 자동으로 출력됨으로 운전기사가 탑승된 상태에서 수령할 수 있고, 계량전표를 수령하고자 계량실로 가지 않아도 된다. 자동안내방송
사양 : 앰프 및 스피커 내장
기능 : 계량대에 차량 진입, 진출시 안내방송 메세지가 방송되어 수비게 운전기사가 진행상황을 판단할 수 있도록 해준다. 챠랑번호 자동인식 장치
사양 : RF-Reader감지거리 250mm이내, Kea-pad는 숫자키 0~9, 기능키 F1, F2, F3, F4확인
기능 : 고정차량은 비접촉시 Card를 발급하여 운전기사가 가지고 다니거나, 차량에 부착하여 사용하고, 용차는 인터폰으로 관련부서 연락후, Key-pad를 이용하여 차량번호를 입력한다. 자동온도 조절장치
사양 : 히타 100W, FAN 80m/m
기능 : 여름,겨울철의 기온변화에도 내부장비의 작동을 원활히 하기 위하여 냉각팬과 히타가 내장되어 설정온도에 따라서 자동으로 동작한다. 야간 계량시 자동조명
사양 : 형광등 10W
기능 : Computer화면에서 점등시간을 설정하면 자동으로 점등 및 소등이 된다. 대화식 인터폰
사양 : 양방향 원거리용
기능 : 계량도중에 의문상황 및 문제 발생시 운전기사와 담당자가 직접 통화할 수 있다. 현장의 계량 차량이 컴퓨터 화면에 동영상으로 표시
사양 : 칼라카메라 및 옥외형 하우징, 이미지 수신카드내장.
기능 : 계량대의 차량들이 컴퓨터 화면에 동영상으로 표시되고 자동계량시 계량차량 화면과 계량 데이터가 같이 보관되어 관리되고 필요시 조회 출력으로 표시된다. | | | | <설치 구성도> |  | | | |  | | | |
